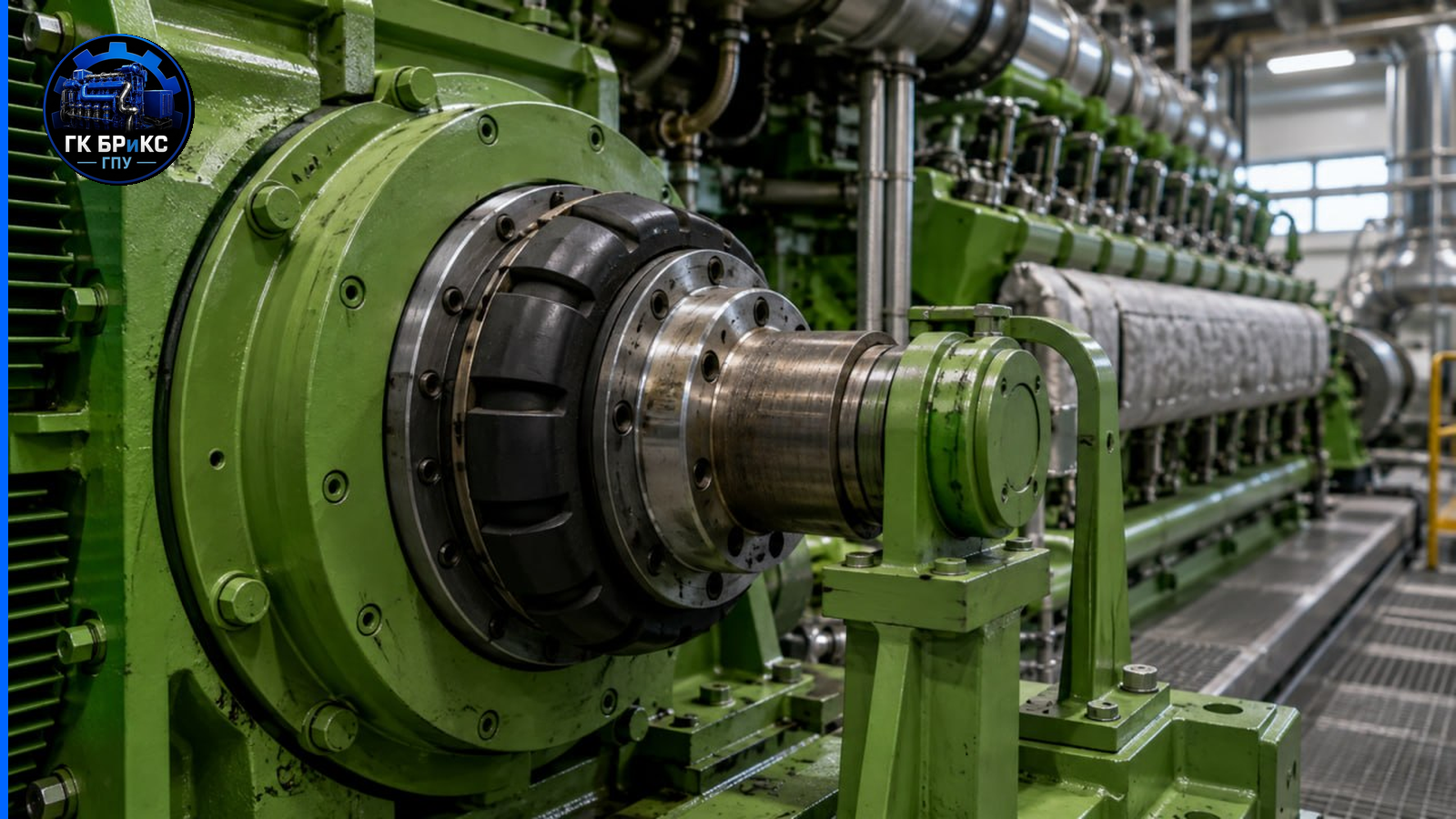

Эластичная муфта генератора ГПУ: что проверять при расширенном ТО и зачем менять резиновый диск

В современных газопоршневых энергетических установках передача крутящего момента от двигателя к генератору сопровождается высокими динамическими нагрузками. При этом эластичная муфта генератора гпу защищает валопровод от разрушительных крутильных колебаний. В регламентах расширенного технического обслуживания ведущих производителей оборудования (INNIO Jenbacher) ревизия муфты и плановая замена резинового диска выделены в штатные сервисные операции. Износ эластомера протекает скрытно внутри защитного кожуха. Однако внезапный разрыв упругого элемента приводит к тяжелой аварии энергоцентра. В результате повреждаются опорные подшипники генератора, нарушается геометрия картера маховика и возникает длительный простой. Разберем назначение муфты, механизмы деградации резины, методику виброконтроля и регламент сервисных проверок.

Назначение высокоэластичной муфты в приводе генератора

Газопоршневой двигатель внутреннего сгорания работает с выраженной циклической неравномерностью крутящего момента. Каждая вспышка газовоздушной смеси в цилиндре создает резкий динамический импульс силы на шатунной шейке коленчатого вала. Маховик двигателя и ротор генератора образуют сложную двухмассовую колебательную систему с собственной резонансной частотой.

Поэтому высокоэластичная муфта выполняет три важнейшие инженерные задачи: — **Демпфирование крутильных колебаний (torsional vibrations):** резиновый элемент сглаживает резонансные всплески момента за счет внутреннего молекулярного трения. Муфта смещает опасные резонансные частоты за пределы рабочего диапазона оборотов силового агрегата. — **Поглощение ударных нагрузок:** упругий массив резины демпфирует динамические пики при синхронизации генератора с внешней электрической сетью, сбросах нагрузки и межфазных коротких замыканиях. — **Компенсация температурных и монтажных смещений:** компенсирует тепловые расширения металлоконструкций рамы, неравномерную осадку виброопор и радиально-осевую несоосность валов.

Если температурные зазоры или тепловой баланс агрегатов нарушены, вибрационные нагрузки существенно возрастают. О контроле тепловых режимов читайте в статье ГК БРиКС о причинах и последствиях перегрева ГПУ.

Конструктивные типы муфт и динамическая жесткость

В газопоршневой энергетике применяют несколько типов высокоэластичных соединений: 1. **Резинокордные сегментные муфты:** крутящий момент передается через эластомерные блоки, усиленные синтетическим кордом. Например, они обладают высокой податливостью и отличным демпфированием. 2. **Тороидальные сплошные эластомерные диски:** массивные резиновые кольца с закладными стальными втулками под болтовое крепление к фланцу маховика. 3. **Втулочно-пальцевые упругие муфты:** применяются на агрегатах малой мощности для компенсации небольших монтажных перекосов.

Динамическая крутильная жесткость муфты существенно превышает ее статическую жесткость. При этом при росте частоты колебаний и температуры эластомера жесткость изменяется. Поэтому муфту подбирают строго под расчетную крутильную диаграмму конкретного двигателя.

Физико-химические механизмы старения резинового диска

Упругий элемент муфты изготавливают из специализированных резиновых смесей на основе натурального или синтетического каучука.

В процессе длительной наработки в массиве эластомера развиваются необратимые изменения: — **Термоокислительное старение:** под защитным кожухом маховика температура непрерывно повышена. В результате из массива каучука улетучиваются пластификаторы, резина теряет эластичность, а ее твердость по Шору А постепенно возрастает. Охрупченный диск теряет демпфирующую способность и хуже гасит импульсы. — **Внутренний гистерезисный саморазогрев:** циклическое знакопеременное скручивание приводит к рассеиванию механической энергии в толще полимера. В итоге массив резины разогревается изнутри, ускоряя деструкцию молекулярных связей. — **Воздействие масляного тумана:** если сквозь сальники проникают пары моторного масла, происходит набухание поверхностного слоя резины. Это провоцирует отслоение эластомера от металлических закладных втулок. — **Усталостное растрескивание:** в зонах концентрации напряжений возле крепежных болтов возникают микротрещины. Со временем они объединяются и перерастают в сквозные разрывы.

Кроме того, для непрерывного мониторинга оборудования внедряют системы цифровой телеметрии. Подробнее об этом читайте в материале ГК БРиКС о цифровых двойниках в эксплуатации ГПУ.

Регламент комплексной проверки муфты при расширенном ТО

Когда энергоблок останавливают на регламентное расширенное техническое обслуживание, сервисные инженеры выполняют пошаговую диагностику узла:

• **Визуальный и инструментальный осмотр эластомера:**
• сначала тщательно очищают поверхность диска от пыли и масляных отложений;
• затем проверяют наличие микротрещин, оценивают их глубину, ориентацию и расположение;
• после этого осматривают зоны контакта резины с закладными стальными втулками на предмет расслоений и люфта;
• также выполняют выборочный замер твердости резины поверенным дюрометром по Шору А на доступных участках.
• **Контроль резьбовых соединений и крепежа:**
• замеряют остаточный момент затяжки болтов муфты динамометрическим ключом с фиксацией в протоколе;
• проводят визуальный контроль резьбы на предмет вытягивания, смятия и усталостных трещин;
• заменяют крепежные болты при обнаружении пластической деформации или согласно регламенту замены одноразового крепежа.
• **Лазерная центровка валопровода:**
• измеряют радиальное, осевое и угловое взаимное смещение валов двигателя и ротора генератора с помощью прецизионной лазерной системы;
• обязательно учитывают тепловой подъем двигателя: при нагреве до рабочей температуры коленвал поднимается относительно холодного генератора;
• проверяют остаточную осадку и деформацию эластомерных виброопор рамы силового агрегата.
• **Вибрационный спектральный анализ:**
• контролируют общий уровень виброскорости опорных подшипников по стандарту ISO 10816-6;
• появление характерных гармоник в спектре вибрации указывает на развитие несоосности валов или дисбаланс муфты.

При этом состояние сопряженных подшипников генератора можно контролировать по анализу масла. Читайте об этом в статье ГК БРиКС об анализе масла ГПУ и интерпретации бланков.

Диагностические критерии и браковочные параметры муфты

Конкретные браковочные лимиты по глубине трещин, росту твердости и радиальному биению определяются сервисной инструкцией производителя муфты и эксплуатационной программой конкретной модели ГПУ:

| Контролируемый параметр | Нормальное рабочее состояние | Признаки износа (требуется учащенный контроль) | Предельное состояние (требуется плановая замена) | |—|—|—|—| | **Поверхность эластомера** | Трещины отсутствуют, резина упругая | Допустимые микротрещины в пределах паспорта изделия | Глубокие трещины, выкрашивание или разрывы массива | | **Твердость по Шору А** | Соответствует номиналу по паспорту изделия | Умеренное увеличение твердости вследствие старения | Критическое охрупчивание или размягчение резины | | **Закладные втулки** | Монолитное соединение резины с металлом | Незначительные поверхностные зазоры возле кромок | Отслоение резины от втулок, радиальный люфт болтов | | **Центровка валов** | В пределах поля допуска OEM-производителя | Смещение на границе допустимого интервала | Превышение допусков центровки, перекос виброопор | | **Вибрация (ISO 10816-6)** | Зона нормальной работы агрегата (Зона А/B) | Повышенный уровень виброскорости (Зона C) | Выход в опасную зону (Зона D), угроза аварии |

Почему резиновый диск подлежит обязательной плановой замене

Эластомер обладает естественным усталостным ресурсом. Назначенный срок службы и периодичность замены упругого диска устанавливаются сервисной картой конкретной установки и рекомендациями изготовителя муфты.

Если пренебречь плановой заменой изношенного диска, возникают катастрофические риски: — Внезапное разрушение эластомера под нагрузкой приводит к мгновенному сбросу механического сопротивления генератора. — Тяжелый динамический дисбаланс оторванных фрагментов резины вызывает радиальный удар по подшипниковому щиту генератора. — В результате деформируются центрирующие бурты маховика, разрушаются сальниковые уплотнения и повреждается картер. — Затраты на восстановительный ремонт поврежденного генератора и простой энергоцентра многократно превышают стоимость планового комплекта муфты.

Порядок выполнения плановой замены упругого элемента

Замена эластичного диска требует соблюдения строгой технологической дисциплины: 1. Сначала силовую установку надежно выводят из работы, блокируют систему пуска и стравливают газ. 2. Затем демонтируют защитный кожух маховика и технологические защитные экраны. 3. Ротор генератора вывешивают на специальном такелажном приспособлении или сдвигают статор генератора по направляющим салазкам рамы. 4. Откручивают болты крепления диска к фланцу маховика и ступице генератора. 5. Устанавливают новый оригинальный диск, соблюдая ориентацию меток заводской балансировки. 6. Затягивают высокопрочный крепеж поверенным динамометрическим ключом по перекрестной схеме с контролем момента затяжки. 7. В итоге выполняют контрольную лазерную центровку в холодном состоянии, проводят пробный пуск и повторяют замер соосности на горячем агрегате.

Данные для предметного разбора ГК БРиКС

Для подбора оригинального упругого диска муфты и выполнения прецизионной центровки предоставьте специалистам ГК БРиКС: 1. Модель, серийный номер и модификацию газопоршневой установки и силового генератора. 2. Маркировку муфты и каталожный номер эластичного резинового элемента. 3. Текущую наработку агрегата в моточасах с момента последнего монтажа диска. 4. Актуальные протоколы вибродиагностических измерений по стандарту ISO 10816-6. 5. Фотографии эластичного элемента крупным планом и отчет последней лазерной центровки валов.

Частые вопросы

### Можно ли эксплуатировать муфту с небольшими трещинами? Мелкие поверхностные микротрещины допускаются к работе, если их глубина не превышает лимитов паспорта производителя муфты.

### Как влияет несоосность валов на ресурс резинового диска? Несоосность увеличивает знакопеременную деформацию резины при каждом обороте, ускоряя внутренний саморазогрев и усталостный износ.

### Нужно ли менять крепежные болты при замене диска? Замена крепежа выполняется в соответствии с сервисной инструкцией производителя муфты при обнаружении вытягивания или деформаций.

### Как оценить старение резины без демонтажа муфты? Ориентиром служит инструментальный замер твердости дюрометром по Шору А на доступном участке и контроль параметров вибрации.

### Влияет ли попадание моторного масла на срок службы муфты? Масла постепенно растворяют каучуковую основу эластомера, поэтому протечки технических жидкостей необходимо устранять своевременно.
