В процессе эксплуатации стационарных энергетических установок рецессия клапанов выступает критическим фактором снижения надежности ГБЦ. Под этим термином инженеры понимают прогрессирующее углубление тарелки клапана в тело посадочного седла из-за износа сопрягаемых фасок. В результате сокращается рабочий тепловой зазор в приводе механизма газораспределения. Если дефект вовремя не обнаружен, клапан перестает полностью закрываться и прогорает. Поэтому диагностика интенсивности посадки клапанов входит в регламент каждого планового ТО.
Особенно остро проблема проявляется на двигателях, работающих на обедненных смесях при высоких тепловых нагрузках. Напротив, в дизельных или бензиновых моторах жидкое топливо обеспечивает микросмазку и охлаждение седел. В газовом двигателе метан или биогаз сгорают с выделением сухого жара без смазывающего эффекта. В связи с этим вся защита контактной зоны ложится на зольный остаток моторного масла и свойства жаропрочных сплавов.
Рецессия клапанов: механизм контактного износа тарелки и седла
Физический механизм рецессии включает три взаимосвязанных трибологических процесса:
Во-первых, происходит механическое пластическое микросминание фасок при динамическом ударе клапана о седло при посадке. В стационарном двигателе клапан совершает сотни циклов посадки в минуту под непрерывной ударной нагрузкой.
Во-вторых, развивается высокотемпературное микросваривание (адгезионный износ). При контактных нагрузках в сопряжении фасок происходит адгезионный перенос микрочастиц металла.
В-третьих, протекает высокотемпературная газовая коррозия. Высокотемпературные выхлопные газы окисляют обнаженный металл контактного пояска.
Специфика газового топлива и отсутствие жидкой смазки
Газообразное топливо подается в цилиндры в полностью испаренном состоянии. Оно не содержит тяжелых углеводородных фракций, создающих защитную смазочную прослойку.
Кроме того, в газовом двигателе температура в зоне выпускных каналов существенно выше, чем в дизелях аналогичной мощности. При этом тарелка выпускного клапана подвергается экстремальному нагреву.
Следовательно, температурное расширение клапана уменьшает зазор толкателя. Это повышает риск неполной посадки и утечки раскаленных газов.
Влияние сульфатной зольности моторного масла на износ седел
Единственным защитным демпфером между фаской клапана и седлом выступают оксидные зольные отложения сгорающего масла. Масло неизбежно попадает в камеру сгорания через направляющие втулки клапанов и зазоры поршневых колец.
Зольность определяется по стандарту ASTM D874. При недостаточной зольности моторного масла защитный буферный слой оксидов металлов не формируется. В результате возникает прямой контакт металлов и ускоренная рецессия клапанов.
Напротив, при избыточной зольности (более 0,9–1,0%) образуются твердые абразивные корки нагара. Этот нагар откалывается, вызывая локальный прогар контактного пояска клапана.
Признаки и симптомы развивающейся рецессии в цилиндрах
В процессе эксплуатации обслуживающий персонал выявляет следующие характерные симптомы:
- Уменьшение зазора толкателя:** постоянное сокращение регулировочного зазора клапана при регулярных замерах;
- Дрейф вылета штока клапана:** постепенное увеличение высоты выступания штока над плоскостью головки блока;
- Пропуски зажигания и перебои:** падение компрессии в цилиндре из-за негерметичности камеры сгорания;
- Рост температуры выхлопа:** догорание топливной смеси в выпускном коллекторе мимо приоткрытого клапана.
Такие отклонения требуют немедленного прекращения работы двигателя для предотвращения аварии.
Инструментальный контроль и регламент измерений зазоров

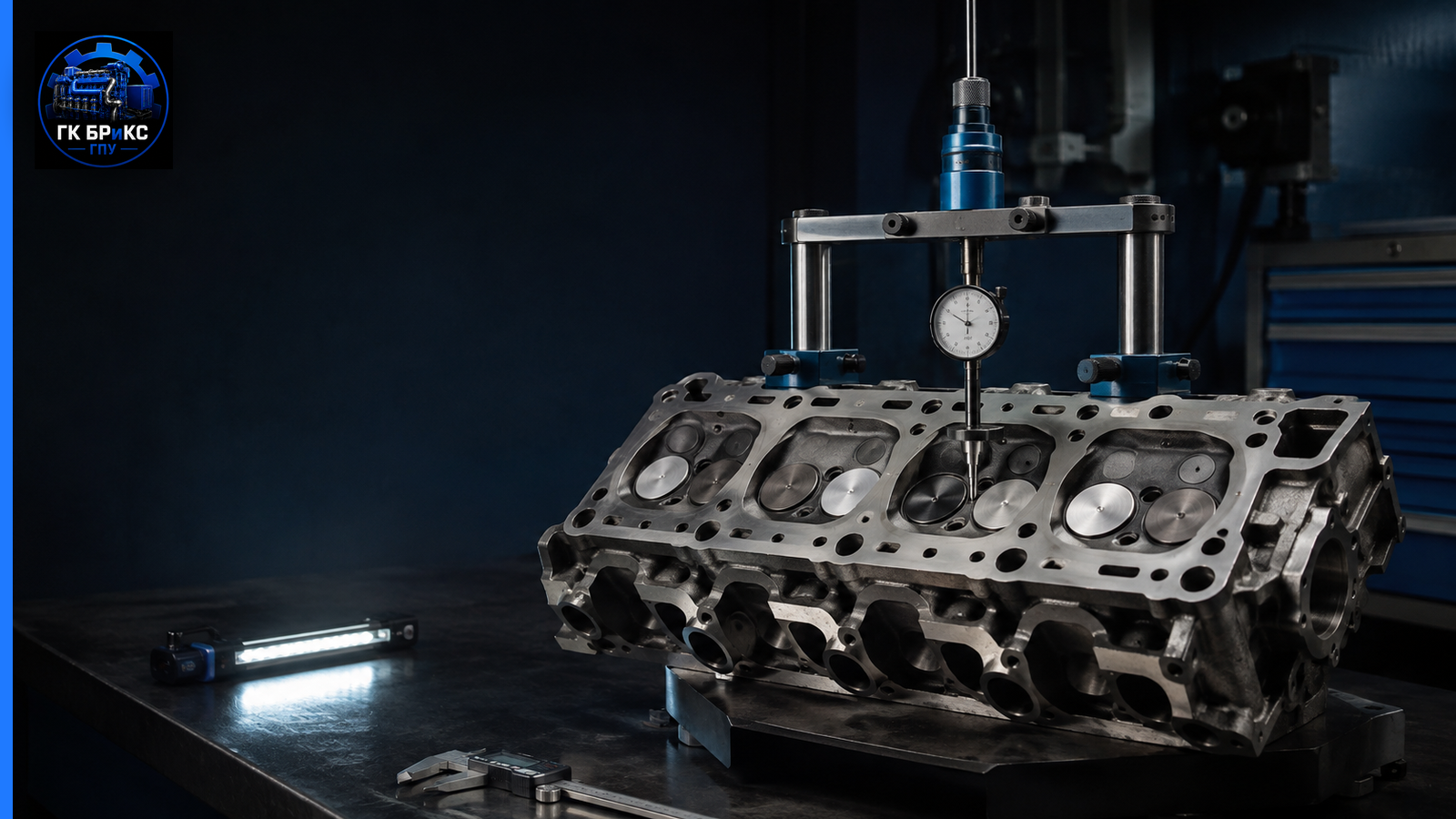

Регламенты производителей INNIO Jenbacher и Caterpillar предписывают строгий мониторинг посадки клапанов. Измерение высоты штока производится специальным микрометрическим глубиномером относительно базовых реперных точек ГБЦ.
Затем данные заносятся в эксплуатационный журнал для построения графика тренда. Допустимые темпы рецессии и критерии регулировки определяются сервисными инструкциями OEM.
Кроме того, в отработанном масле по ASTM D5185 контролируют концентрацию металлов износа (железо, кобальт, стеллитовые легирующие элементы). Рост кобальта прямо указывает на износ наплавки седел.
Сравнительные параметры износа клапанного узла
| Параметр оценки | Нормальный режим | Критическая рецессия | Последствия превышения | | :— | :— | :— | :— | | Скорость рецессии седел | В пределах допуска OEM | Превышение темпа по мануалу OEM | Исчерпание запаса регулировки | | Тепловой зазор клапана | В пределах допуска OEM | Стремится к нулю | Зависание клапана, прогар | | Температура выхлопных газов | В пределах нормы по мануалу OEM | Локальный перегрев выше нормы OEM | Риск термического повреждения ГБЦ | | Концентрация Fe и Co в масле | Фоновый уровень | Резкий рост концентрации | Износ твердосплавных фасок седел |
Таблица демонстрирует пороги контроля. Для консультаций посетите раздел контактов.
Рекомендации сервисной службе по предотвращению износа
Для минимизации темпов рецессии эксплуатирующим организациям рекомендуется:
- **Точный подбор зольности:** строго соблюдать требования OEM по содержанию сульфатной золы для используемого типа газа;
- **Контроль фаз газораспределения:** проверять зазоры клапанов по графику технического обслуживания OEM;
- **Настройка качества смеси:** исключать обеднение смеси ниже расчетного лямбда-коэффициента;
- **Применение качественных компонентов:** использовать оригинальные седла со стеллитовой наплавкой.
Инженерный департамент ГК БРиКС выполняет поставки смазочных материалов и запчастей для ГПУ. Узнайте больше о компании ГК БРиКС и закажите технический расчет сервисного интервала.
FAQ
Почему рецессия поражает преимущественно выпускные клапаны?
Выпускные клапаны работают в потоке раскаленных выпускных газов высокой температуры. Впускные клапаны непрерывно охлаждаются потоком поступающей свежей топливовоздушной смеси.
Можно ли компенсировать рецессию постоянной регулировкой зазоров?
Регулировка позволяет компенсировать износ только до исчерпания запаса высоты штока. При критическом углублении клапана падает эффективность газообмена и возникает риск обрыва тарелки.
Как влияет детонация на скорость посадки клапанов?
Детонационное сгорание вызывает резкие ударные волны давления и локальные температурные пики. Это разрушает защитный зольный буфер и многократно ускоряет микросминание фасок.
Источники
- INNIO Jenbacher Technical Documentation and Maintenance Guides
- Caterpillar Gas Engine Application and Installation Guidelines
- ASTM D874: Standard Test Method for Sulfated Ash from Lubricating Oils and Additives
- ASTM D5185: Standard Test Method for Multielement Determination of Used and Unused Lubricating Oils by ICP-AES
