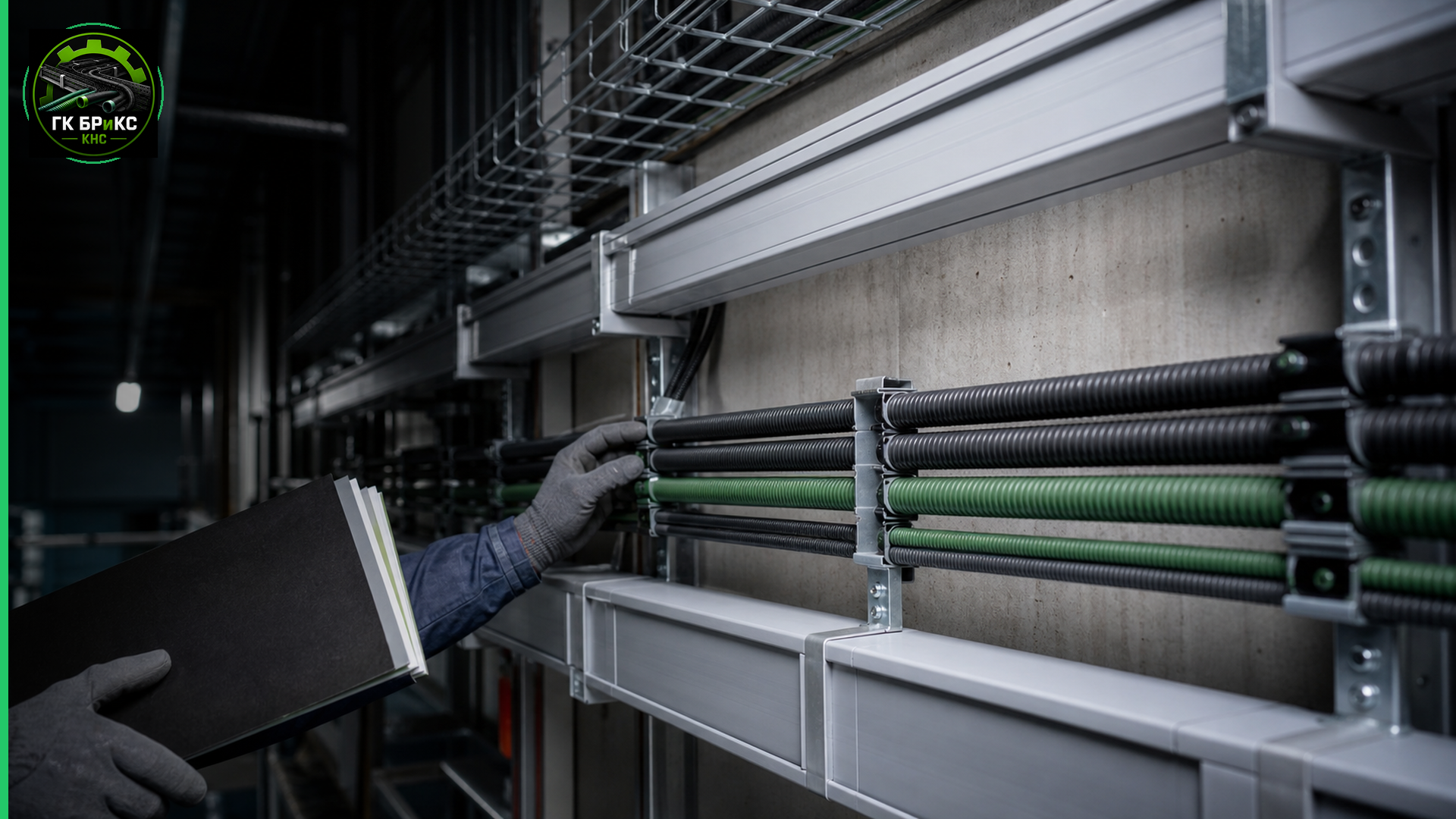

На реконструкции цеха кабельные трассы часто выбирают в последний момент. Проект уже согласован, оборудование нужно запускать, подрядчик предлагает трубу или кабель-канал «как обычно», а в документах мелькают знакомые слова: ПВХ, ПНД, гофра, НГ, HF, FR. На первый взгляд кажется, что если изделие пластиковое и «для кабеля», значит вопрос закрыт.
Но для промышленного объекта такой подход опасен. Кабеленесущая система работает не только как механическая защита кабеля. Она находится в реальной среде: на стенах, под потолком, в технических коридорах, вблизи оборудования, в зонах эвакуации, в местах с пылью, маслами, вибрацией, нагревом и возможными повреждениями. Поэтому маркировка материала сама по себе не отвечает на главный вопрос: можно ли применять эту систему именно здесь.
Инженерная ошибка
Главная инженерная ошибка — выбирать кабеленесущую систему по названию материала, а не по подтвержденным свойствам изделия и условиям монтажа.
ПВХ, ПНД, ПНД-FR, безгалогенные составы и металлические элементы ведут себя по-разному. Даже внутри одной группы материалы могут отличаться по рецептуре, назначению, температурной стойкости, дымообразованию, коррозионной активности продуктов горения и области применения. Поэтому нельзя принимать решение по фразе «ПВХ не поддерживает горение» или «ПНД труба подходит для кабеля» без сертификатов, проекта и условий эксплуатации.
Что обычно упускают в подобных публикациях
В похожих текстах часто перечисляют свойства материалов как каталожную справку: ПВХ, ПНД, гофра, канал, труба. Но инженеру этого мало.
Обычно упускают пять практических вещей:
- пожарные свойства подтверждаются не названием материала, а документами на конкретное изделие;
- один и тот же тип трубы может быть допустим в земле и не подходить для открытой прокладки внутри здания;
- надписи НГ, HF или FR нельзя трактовать произвольно без сертификата и расшифровки применимого стандарта;
- кабельная трасса оценивается вместе с кабелем, креплениями, проходками, вводами и условиями прокладки;
- ошибка выбора может проявиться не при монтаже, а при проверке, реконструкции или аварийной ситуации.
Почему ПВХ и ПНД нельзя сравнивать только по названию
ПВХ и ПНД — разные полимерные материалы с разной логикой применения. В кабеленесущих системах ПВХ часто используют для коробов, каналов, гофрированных труб и элементов внутренней прокладки. ПНД часто применяют для защиты кабеля в земле, в закладных трассах, на участках с механической нагрузкой и там, где важна гибкость или стойкость к влаге.
Но это не означает, что ПВХ автоматически пожаробезопасен, а ПНД автоматически опасен. Важны конкретная рецептура, исполнение, сертификат и место применения. ПВХ может иметь самозатухающие свойства, но при горении некоторые составы способны выделять едкие и коррозионно-активные продукты. ПНД без специальных добавок обычно не рассматривают как универсальное решение для открытой внутренней прокладки, но специальные исполнения могут иметь другую область применения.
Для инженера ключевой вопрос звучит так: какие свойства подтверждены на конкретное изделие и где проект разрешает его использовать.
Инженерный сценарий
На предприятии выполняют реконструкцию производственного участка. Часть трасс идет по стенам цеха, часть проходит под перекрытием, часть уходит в землю к наружному оборудованию. Подрядчик предлагает использовать одну и ту же пластиковую трубу для всех участков, потому что она есть на складе и «под кабель подходит».
На монтаже всё выглядит аккуратно. Кабель уложен, трасса закреплена, оборудование запускается. Но при проверке выясняется, что документы на трубу подтверждают применение для одного типа условий, а часть трассы смонтирована в зоне, где требуются другие свойства по пожарной безопасности и дымообразованию. Дополнительно обнаруживается, что проходки через стены оформлены отдельно от самой трассы и не подтверждены как единый узел.
Цепочка выглядит так:
материал выбирают по наличию на складе; условия прокладки не разделяют по зонам; сертификат смотрят после монтажа; часть трассы оказывается применена вне подтвержденной области; появляются замечания технадзора или службы эксплуатации; приходится переделывать участки, которые физически уже закрыты отделкой или оборудованием.
Главный вывод: дешевле проверить область применения до монтажа, чем доказывать пригодность трассы после установки.
Что инженер проверяет первым
Сначала трассу нужно разделить на зоны, а не выбирать изделие сразу на весь объект.
Проверяются:
- открытая прокладка внутри здания;
- прокладка за подвесным потолком или в техническом пространстве;
- участки в путях эвакуации или рядом с ними;
- прокладка в земле;
- вводы в здание;
- проходки через стены и перекрытия;
- зоны с повышенной температурой, маслами, СОЖ, пылью или химическими воздействиями;
- участки с вибрацией и механическим риском.
После этого для каждой зоны проверяют, какие требования предъявлены проектом, нормативной документацией объекта и службой эксплуатации. Только затем выбирают материал и исполнение.
Почему сертификат важнее рекламной формулировки
Надписи «НГ», «HF», «FR», «самозатухающий», «безгалогенный» и похожие обозначения нельзя использовать как самостоятельное техническое решение. Они должны быть подтверждены документом на конкретное изделие, партию или серию, а также соответствовать тому способу применения, который заложен в проекте.
Инженер смотрит не только красивую маркировку, а набор вопросов:
- на какое изделие выдан документ;
- совпадает ли производитель и серия;
- какие свойства подтверждены;
- для каких условий применения они подтверждены;
- не истек ли срок действия документа;
- распространяется ли документ на нужный диаметр, тип и исполнение;
- можно ли использовать изделие в данной зоне объекта.
Если сертификат есть, но он относится к другой серии, другому материалу или другому назначению, он не закрывает инженерный риск.
Где чаще всего ошибаются
Первая ошибка — применять наружную или подземную трубу как универсальную систему для внутренней открытой прокладки. У такой трубы могут быть хорошие механические свойства, но это не означает автоматическое соответствие требованиям конкретного помещения.
Вторая ошибка — забывать про проходки. Кабель может идти в правильной трубе, но узел прохождения через стену или перекрытие выполнен случайным материалом. В результате слабым местом становится не труба, а ввод.
Третья ошибка — не учитывать дым и коррозионную активность продуктов горения. Для некоторых объектов важен не только сам факт распространения пламени, но и то, что будет происходить с дымом, оборудованием и людьми при аварийной ситуации.
Четвертая ошибка — смешивать изделия разных типов без единой логики. Например, часть трассы идет в ПВХ-канале, часть в ПНД-гофре, часть через неоформленную гильзу, а документы собраны только на один элемент. Такая трасса выглядит собранной, но инженерно не доказана как система.
Пятая ошибка — не учитывать эксплуатацию. Через год трассу могут доукомплектовать кабелями, добавить ответвление, открыть канал, изменить крепления или заменить участок «аналогом». Если изначально не зафиксировать требования, система постепенно теряет управляемость.
Как принимать решение по материалу
Решение лучше принимать не как спор «ПВХ или ПНД», а как последовательность инженерных проверок.
- Определить участок трассы и условия прокладки.
- Проверить требования проекта и объекта.
- Определить механические, пожарные и эксплуатационные риски.
- Запросить документы на конкретное изделие.
- Сверить область применения с реальным участком.
- Проверить совместимость с кабелем, креплениями и проходками.
- Зафиксировать выбранное решение в исполнительной документации.
Если на каком-то этапе нет подтверждения, изделие нельзя считать подобранным окончательно. Его можно рассматривать как вариант, но не как готовое инженерное решение.
Практическое правило инженера: кабеленесущую систему выбирают не по слову «ПВХ» или «ПНД», а по подтвержденной пригодности для конкретной зоны объекта.
Типичные инженерные ошибки
- Покупать трубу или канал до разделения трассы на зоны.
- Считать, что любая гофра для кабеля подходит для открытой прокладки внутри здания.
- Принимать рекламную маркировку без сертификата.
- Не проверять, на какую серию и исполнение выдан документ.
- Забывать про проходки через стены и перекрытия.
- Не учитывать дымообразование и коррозионные продукты горения там, где это критично.
- Не согласовывать замену материала при реконструкции.
- Не фиксировать выбранное решение в исполнительной документации.
Чек-лист проверки КНС по пожарной безопасности
Перед закупкой и монтажом проверьте:
- Разделены ли трассы по зонам применения.
- Есть ли требования проекта к материалу и исполнению.
- Подтверждены ли свойства конкретного изделия документами.
- Совпадают ли серия, диаметр и производитель с сертификатом.
- Разрешено ли изделие для открытой внутренней прокладки, если она предусмотрена.
- Проверены ли проходки, вводы и узлы герметизации.
- Учтены ли крепления, расстояния обслуживания и возможность расширения трассы.
- Зафиксирована ли замена материала, если она отличается от проекта.
Что проверить на объекте сегодня
Возьмите одну действующую кабельную трассу внутри здания и проверьте не только трубу или канал, а весь узел: материал, документы, область применения, крепления, проходки через стены и фактическую зону монтажа. Если хотя бы один элемент не подтвержден, трассу нужно вынести в список инженерных рисков.
FAQ
Вопрос: Можно ли использовать ПНД трубу внутри здания? Ответ: Это зависит от конкретного изделия, зоны прокладки и требований проекта. Нельзя переносить допуск для подземной или закладной прокладки на открытую внутреннюю трассу без подтверждающих документов.
Вопрос: ПВХ кабель-канал всегда пожаробезопасен? Ответ: Нет. Важна не только основа материала, но и состав, исполнение, сертификат и область применения. ПВХ-изделия могут отличаться по пожарным и дымовым характеристикам.
Вопрос: Что важнее: маркировка на изделии или сертификат? Ответ: Маркировка помогает идентифицировать изделие, но инженерное решение подтверждается документами и соответствием условиям применения. Без проверки сертификата маркировка не закрывает риск.
Вопрос: Нужно ли проверять проходки отдельно? Ответ: Да. Проход через стену или перекрытие является отдельным узлом. Даже правильно выбранная труба не компенсирует случайную герметизацию или неподтвержденный материал проходки.
Вопрос: Можно ли заменить материал на аналог при монтаже? Ответ: Только после проверки свойств, документов и согласования с требованиями проекта. Замена по принципу «похожий размер и дешевле» может привести к переделке и замечаниям при проверке.
Вывод инженера
Пожарная безопасность кабельной трассы начинается не с покупки трубы, а с разделения объекта на зоны и проверки документов на конкретные изделия. ПВХ, ПНД, FR и HF — это не универсальные ответы, а разные варианты, которые нужно привязать к условиям прокладки.
Если инженер заранее проверяет область применения, сертификаты, проходки и эксплуатационные риски, кабеленесущая система становится управляемой частью инфраструктуры. Если ориентироваться только на название материала, трасса может выглядеть аккуратно, но оказаться слабым местом проекта.
