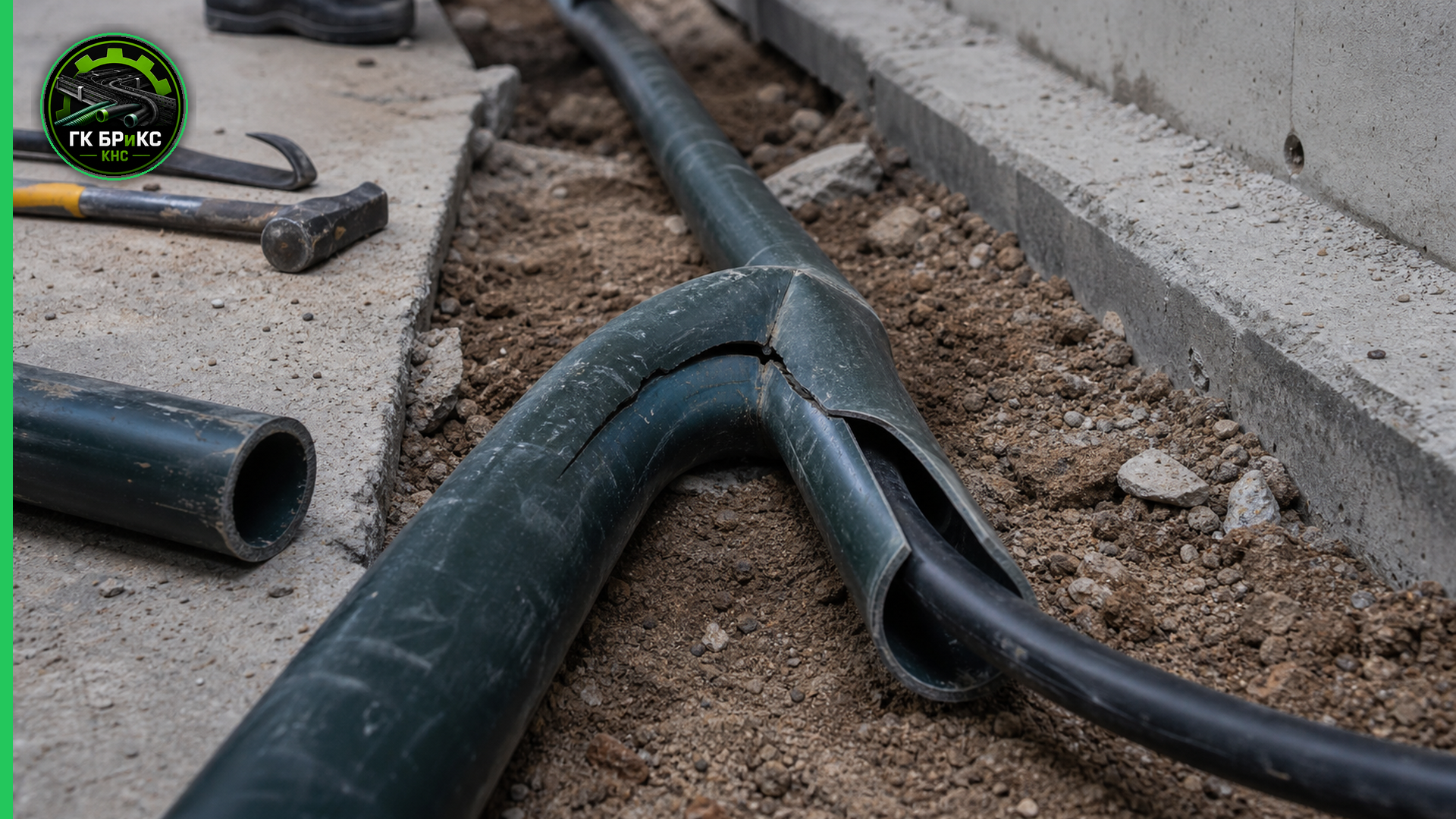

На объекте кабельную линию начинают протягивать через пластиковую трубу, и внезапно трескается труба ПВХ на изгибе. В другом месте гофра сминается после заливки стяжки. На третьем участке труба ПНД выглядит целой, но кабель идёт рывками и застревает в зоне поворота. Формально трасса была смонтирована, но после нагрузки она перестала быть нормальной кабеленесущей системой.
Главная инженерная ошибка — считать пластиковую трубу просто пустым каналом нужного диаметра. На практике труба работает как элемент трассы: держит геометрию, воспринимает изгиб, сжатие, температуру, усилие протяжки, контакт с бетоном, грунтом или крепежом. Если эти факторы не учесть до монтажа, проблема проявляется уже после укладки кабеля, когда исправлять участок дорого и неудобно.
В этой статье речь не о том, что ПВХ или ПНД «плохие». Оба материала применимы в кабеленесущих системах. Вопрос в другом: где труба работает в допустимых условиях, а где её заставляют выполнять задачу, для которой нужна другая конструкция, другой класс прочности или другой способ прокладки.
Что обычно упускают в подобных публикациях
Во многих статьях причины сводят к одной фразе: «нарушен радиус изгиба» или «плохая труба». Для инженера этого мало. На объекте труба ломается не из-за одного слова в каталоге, а из-за сочетания факторов.
Обычно не связывают между собой четыре вещи:
- температуру монтажа;
- фактический радиус поворота;
- усилие протяжки кабеля;
- механическую нагрузку после закрытия трассы.
Отдельно эти параметры могут выглядеть допустимыми. Вместе они создают риск. Трубу согнули сильнее, чем разрешает производитель. Монтаж выполнялся на холоде или после хранения на морозе. Кабель тянули с усилием через поворот. Потом участок залили бетоном или засыпали грунтом. В итоге труба получает не один удар, а цепочку воздействий.
Еще одна частая ошибка — искать универсальную таблицу радиусов и шагов крепления для всех пластиковых труб. Такой таблицы быть не должно. Конкретные значения зависят от материала, диаметра, толщины стенки, конструкции трубы, класса по сжатию, температуры, способа прокладки и документации производителя.
Инженерный аудит темы перед написанием
Что в ТЗ спорно: в качестве нормативной базы указан ГОСТ 32126.1-2013. Для темы трубных систем под кабель он не является главным ориентиром, потому что относится к коробкам и корпусам для электрических аппаратов. Для трубных систем корректнее опираться на ГОСТ Р МЭК 61386.1-2014 и ГОСТ Р МЭК 61386.24-2014, если речь идет о прокладке в земле.
Какие данные требуют проверки: минимальный радиус изгиба, диапазон температур монтажа, допустимая нагрузка на сжатие, стойкость к удару, условия прокладки в бетоне, стяжке или грунте. Эти параметры нужно брать из паспорта, ТУ или каталога производителя конкретной трубы.
Какие документы стоит использовать: проект, исполнительную схему, паспорт трубы, сертификат, ТУ производителя, требования к кабелю, а также нормативы по трубным системам для прокладки кабелей.
Какие ошибки часто допускают конкуренты: дают универсальные советы без привязки к классу трубы; смешивают ПВХ, ПНД и гофру в одну категорию; не разделяют монтаж до протяжки и поведение трубы после закрытия трассы; не объясняют, почему трещина на изгибе часто начинается раньше, чем её видно.
Почему трескается труба ПВХ на изгибе
Трескается труба ПВХ чаще всего там, где материал одновременно испытывает изгиб и локальное напряжение. На внешней стороне поворота стенка растягивается. На внутренней — сжимается. Если радиус слишком мал, труба работает не как плавная дуга, а как залом.
Проблему усиливают температура и скорость монтажа. Пластик при низкой температуре может становиться менее пластичным. Это не значит, что любая труба сразу разрушится на холоде. Но риск хрупкого поведения растет, если трубу резко изгибают, бьют, фиксируют с перекосом или сразу протягивают кабель с большим усилием.
Отдельный риск — попытка «дожать» трассу по месту. Монтажник видит, что труба немного не попадает в ввод, и подтягивает её крепежом. На первый взгляд геометрия выровнялась. На деле в стенке остались напряжения. После протяжки кабеля, температурного цикла или заливки стяжки эти напряжения могут проявиться трещиной.
Инженерный принцип: пластиковая труба должна приходить в поворот без принудительного залома, а не удерживаться крепежом в форме, которую она сама не держит.
Почему труба ПНД может заламываться и схлопываться
ПНД часто воспринимают как более гибкий и «терпеливый» материал. Это верно только в пределах условий применения. Если трубу ПНД перегнуть с малым радиусом, она может не треснуть сразу, но получить залом. В месте залома внутреннее сечение уменьшается, а кабель начинает проходить с повышенным сопротивлением.
Для кабельной трассы это критично. Даже если труба внешне выглядит целой, протяжка становится тяжелее. Кабель идет рывками, оболочка получает лишнее трение, муфты и вводы работают с перекосом. При последующем обслуживании или замене кабеля участок может стать фактически непроходимым.
Схлопывание возникает в других условиях. Труба попадает под давление бетона, грунта, колесной нагрузки, строительного мусора или неправильно подготовленного основания. Если класс трубы по сжатию не соответствует условиям, труба теряет круглое сечение. Кабель внутри остается, но запас для протяжки исчезает.
Особенно неприятна ситуация, когда труба сминается не сразу. После обратной засыпки или заливки участок визуально закрыт. Проблему обнаруживают только при протяжке, когда кабель застрял, а раскопка уже означает переделку.
Как развивается проблема на объекте
Сначала трассу собирают по месту. На схеме поворот выглядит плавным, но фактически трубу приходится подводить к вводу через короткий участок. Чтобы уложиться в геометрию, её сильнее изгибают.
Затем трубу фиксируют. Крепеж вроде бы держит, но часть напряжения остается в материале. После этого начинают протяжку. Кабель проходит не свободно, а с усилием. На повороте труба дополнительно нагружается изнутри.
После закрытия трассы добавляется внешняя нагрузка. Стяжка, бетон, грунт или эксплуатационная вибрация начинают работать по уже напряженному участку. В одном месте появляется микротрещина. В другом — залом. В третьем — сжатие сечения.
Цепочка выглядит так:
малый радиус изгиба; остаточное напряжение в трубе; усилие протяжки кабеля; сжатие после закрытия трассы; потеря сечения или трещина; застревание кабеля и переделка участка.
Проблема начинается не в момент, когда труба лопнула. Она начинается в момент, когда монтажная геометрия перестала соответствовать свойствам изделия.
Что проверить первым, если труба уже треснула
Первый шаг — не обвинять материал и не заказывать такую же трубу повторно. Сначала нужно понять, где именно возникло разрушение.
Если трещина идет по изгибу, проверьте фактический радиус поворота, следы принудительного выравнивания, крепеж рядом с местом повреждения и температуру монтажа. Если труба разрушилась в зоне ввода, проверьте перекос, острые кромки, переходы через отверстия и отсутствие разгрузки усилия.
Если труба схлопнулась, смотрите не только на материал. Проверьте основание, засыпку, нагрузку сверху, глубину, наличие камней, контакт с арматурой, давление бетона и соответствие класса трубы условиям прокладки.
Если кабель застревает, но труба внешне целая, проверьте внутреннее сечение на поворотах. Часто проблема не в трещине, а в локальном заломе, овальности или смещении стыка.
Проверка должна идти от факта к причине:
- где повреждение;
- что было рядом;
- какая нагрузка действовала;
- какая температура была при монтаже;
- какой радиус получился фактически;
- какой класс трубы указан в документации;
- разрешает ли производитель такую прокладку.
Радиус изгиба: почему нельзя брать значение из головы
Минимальный радиус изгиба трубы ПНД или ПВХ нельзя назначать «на глаз». У разных изделий разная конструкция. Гладкая жесткая труба, легкая гофра, тяжелая гофра и двустенная труба ведут себя по-разному.
Даже одинаковый диаметр не гарантирует одинаковую работу. Важны толщина стенки, рецептура материала, температурный режим, наличие гофры, класс по сжатию и назначение трубы. Поэтому инженер должен брать радиус не из чужой статьи, а из документации производителя.
Если документации нет, это уже риск. На промышленном объекте труба без понятных характеристик превращается в слабое место трассы. Она может подойти для простой внутренней прокладки и не подойти для стяжки, бетона, земли, наружного участка или зоны с нагрузкой.
Раздел по кабеленесущим системам ГК БРиКС: https://gk-briks.ru/napravlenie/kns/
Температура монтажа и хрупкость материала
Температура влияет не только на удобство монтажа. Она меняет поведение пластика при ударе, изгибе и фиксации. Особенно это важно для жестких труб и элементов, которые монтируют на улице, в неотапливаемом помещении или после хранения на холоде.
Инженер должен проверять не абстрактную «морозостойкость», а разрешенный диапазон монтажа и эксплуатации. Это разные вещи. Изделие может быть рассчитано на эксплуатацию в широком диапазоне, но монтаж при низкой температуре всё равно потребует осторожности, выдержки, прогрева или другого способа укладки.
Опасная ситуация — когда трубу занесли с улицы и сразу начали резко изгибать или крепить. Поверхность кажется целой, но материал может быть менее устойчив к локальному удару. Если затем по этой трубе тянут кабель, риск трещины растет.
Сжатие в бетоне, стяжке и грунте
Труба в стяжке или бетоне работает не так, как труба на стене. После закрытия она перестает быть доступной для осмотра. Поэтому ошибка выбора класса прочности обнаруживается поздно.
В стяжке труба может получить давление раствора, нагрузку от эксплуатации пола, локальный контакт с основанием и деформации при усадке. В грунте добавляются засыпка, камни, просадка, промерзание, движение основания и возможная нагрузка сверху.
Для таких условий недостаточно знать, что труба «для кабеля». Нужно понимать, для какой прокладки она предназначена. В нормативной базе для трубных систем применяется классификация по механическим воздействиям, включая сжатие и удар. Конкретные требования нужно сверять с действующим стандартом и паспортом изделия. Карточка ГОСТ Р МЭК 61386.1-2014 на Росстандарте: https://protect.gost.ru/gost/details/93d4b355-4e1e-4923-bc10-32b32b77ee17
Для подземных трасс важно также учитывать специальные требования к трубным системам для прокладки в земле. Но даже правильный стандарт не заменяет проект: глубина, основание, засыпка, нагрузка и доступ к ревизии должны быть описаны в документации.
Типичные инженерные ошибки
Первая ошибка — выбирать трубу только по диаметру. Диаметр отвечает за проход кабеля, но не отвечает за изгиб, сжатие, удар и условия прокладки.
Вторая ошибка — использовать одну трубу на всех участках трассы. Участок на стене, в стяжке, в грунте, под проездом и возле ввода работают по-разному.
Третья ошибка — делать поворот короче, чем позволяет труба. Геометрия помещения не отменяет минимальный радиус изгиба.
Четвертая ошибка — протягивать кабель через залом. Если кабель пошел рывками, это уже диагностический признак, а не нормальная часть работы.
Пятая ошибка — закрывать трассу без проверки проходимости. После бетона или засыпки любая переделка становится дороже.
Шестая ошибка — не фиксировать фактическую трассу в исполнительной схеме. Через год никто не сможет понять, где находится проблемный участок и почему кабель не проходит.
Алгоритм проверки перед монтажом
Перед монтажом пластиковой трубы под кабель инженер должен пройти короткий алгоритм.
- Разделить трассу на участки: стена, стяжка, бетон, грунт, ввод, поворот, проходка.
- Для каждого участка определить нагрузку: изгиб, сжатие, удар, температура, влажность, доступ к ремонту.
- Проверить паспорт трубы: назначение, класс, допустимые условия монтажа, ограничения по температуре.
- Сверить радиусы поворотов с документацией производителя.
- Проверить совместимость трубы с кабелем по диаметру и условиям протяжки.
- Убрать принудительные заломы и короткие повороты.
- До закрытия трассы выполнить контрольную протяжку или проверку проходимости.
- Зафиксировать фактическую геометрию в исполнительной документации.
Если хотя бы один пункт не подтвержден, трассу лучше пересмотреть до укладки кабеля. После протяжки и закрытия исправление будет дороже.
Что проверить на объекте
На ближайшем объекте можно быстро проверить несколько признаков.
Посмотрите повороты. Если труба визуально сплющена, имеет белесые зоны напряжения, заломы или резкие переломы геометрии, это уже не нормальный плавный изгиб.
Проверьте вводы. Там часто появляется перекос: труба подходит к отверстию под углом, крепеж тянет её в сторону, а кабель работает как рычаг.
Оцените участки перед заливкой. Труба должна лежать без принудительного изгиба, без контакта с острыми кромками и без мест, где бетон или грунт могут сдавить её локально.
Проверьте протяжку. Если кабель идет рывками, усилие резко растет или протяжка останавливается на одном месте, причину нужно искать до закрытия трассы.
Смежные материалы и статьи по КНС: https://gk-briks.ru/stati/
Когда нужна консультация
Консультация нужна не только при аварии. Она полезна до монтажа, если трасса проходит через разные условия: стяжка, грунт, наружный участок, проезд, ввод в здание, длинная протяжка, несколько поворотов или ограниченное место для радиуса.
Для заявки лучше сразу указать:
- объект и город;
- где проходит трасса;
- тип кабеля и ориентировочный диаметр;
- способ прокладки: стена, стяжка, бетон, грунт, ввод;
- есть ли нагрузка сверху;
- сколько поворотов и где они расположены;
- требуется ли будущая замена или протяжка резервного кабеля.
