На объекте труба ПНД уже уложена, вводы сделаны, траншея закрыта или трасса заведена в здание. Формально всё выглядит готовым. Но при протяжке кабель идёт тяжело, трос застревает, усилие растёт, оболочка кабеля получает повреждения, а монтажники начинают искать проблему уже после того, как исправлять трассу дорого.
Главная инженерная ошибка — считать изгиб трубы монтажной мелочью. Для кабеленесущей системы радиус изгиба влияет на протяжку, усилие, риск повреждения кабеля, возможность замены линии и обслуживание трассы в будущем.
Инженерный сценарий

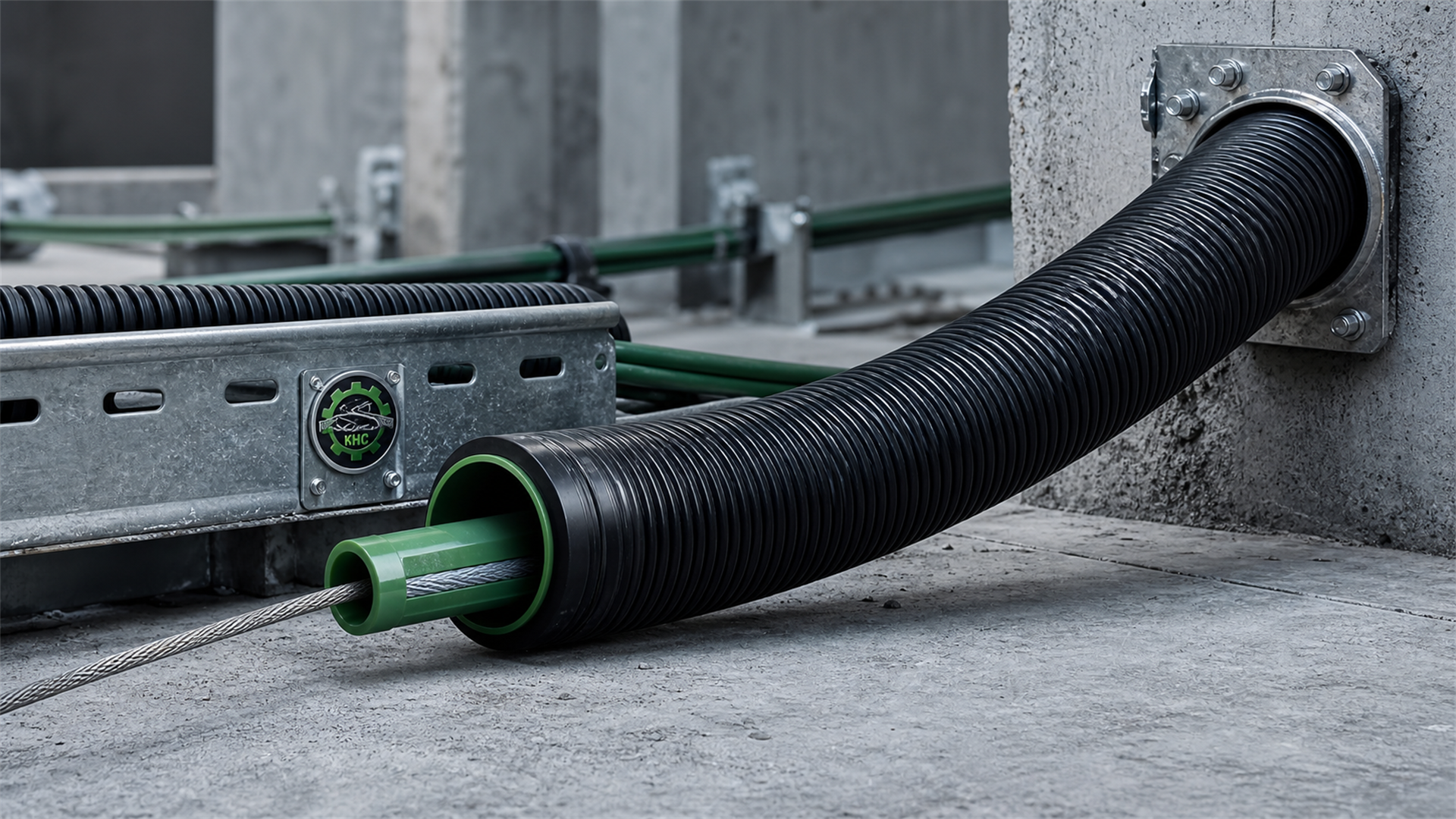

Проектом предусмотрена прокладка кабеля в трубе ПНД. На монтаже трубу заводят в здание коротким изгибом, чтобы удобнее попасть в ввод. При приёмке трасса выглядит аккуратно, но при протяжке кабель начинает упираться на повороте. Усилие увеличивают, трос тянет рывками, кабель проходит, но его оболочка получает нагрузку. Через время трассу сложно обслуживать, а при замене кабеля проблема повторяется.
Цепочка выглядит так:
изгиб делают слишком резким → протяжка требует большего усилия → кабель трётся и застревает на повороте → растёт риск повреждения оболочки → обслуживание трассы становится сложным → переделка обходится дороже корректного монтажа
Инженерный принцип: кабельная трасса должна быть удобна не только для укладки трубы, но и для протяжки, замены и обслуживания кабеля.
Что инженер проверяет первым
Первый шаг — посмотреть не только диаметр трубы, но и геометрию трассы. Даже правильно выбранная труба может стать проблемной, если на маршруте слишком резкие повороты, короткие вводы, сдавленные участки или несколько изгибов подряд.
Второй шаг — проверить, где именно будет тянуться кабель. Если участок имеет изгиб, переход, муфту или ввод, нужно оценить реальное усилие протяжки и возможность доступа. Нельзя считать трассу готовой только потому, что труба уложена.
Третий шаг — сверить монтаж с проектом и рекомендациями производителя трубы и кабеля. Универсальный радиус без привязки к материалу, диаметру, кабелю и условиям прокладки лучше не придумывать. Ориентир должен быть в документации и проектных требованиях.
Что нужно исключить
Сначала исключают деформацию трубы. ПНД может быть пережат, смят, повреждён грунтом, крепежом или неправильным хранением. Внешне участок иногда выглядит нормальным, но проходное сечение уже хуже.
Затем исключают перегрузку трассы кабелями. Если труба заполнена без запаса, любой изгиб становится проблемнее. Кабелю нужно место для движения, а не только формальная возможность поместиться в трубу.
Дальше проверяют стыки, муфты, вводы и переходы. Задиры, смещение кромок, мусор и неправильная герметизация могут создавать сопротивление не меньше, чем сам изгиб.
Как найти первопричину
Инженер связывает признаки. Если кабель застревает в одном месте, проверяют геометрию поворота, муфту или ввод. Если усилие растёт постепенно по всей трассе, смотрят длину, заполнение, количество поворотов и качество протяжки. Если трос проходит, а кабель нет, проверяют диаметр, оболочку, изгиб и состояние внутреннего канала.
Важно помнить: проблема протяжки не всегда решается более сильной тягой. Увеличение усилия может повредить кабель и скрыть ошибку трассы до момента эксплуатации.
Практическая проверка трассы
- Осмотреть все повороты, вводы и переходы до протяжки кабеля.
- Проверить, нет ли резких изгибов, пережатий и смятых участков.
- Сверить фактический маршрут с проектом.
- Оценить заполнение трубы и запас по диаметру.
- Проверить муфты и кромки на смещение, мусор и заусенцы.
- Протянуть контрольный трос или зонд до основной протяжки.
- Если усилие растёт, остановиться и найти место сопротивления, а не тянуть рывками.
Частые ошибки
Первая ошибка — делать короткий изгиб у ввода, потому что так удобнее монтажнику. Потом неудобство переходит к эксплуатации.
Вторая ошибка — считать, что если трос прошёл, кабель тоже пройдёт без риска. Кабель имеет диаметр, жёсткость, оболочку и допустимые ограничения.
Третья ошибка — не оставлять ревизионный доступ на сложных участках. Чем меньше доступа, тем дороже любая ошибка.
Вывод
Радиус изгиба трубы ПНД — это не декоративная геометрия трассы, а рабочий параметр кабеленесущей системы. Он влияет на протяжку, ресурс кабеля, ремонтопригодность и стоимость переделки. Чем раньше инженер проверит изгибы и вводы, тем меньше риск получить проблемную трассу после завершения монтажа.
Проверка на объекте
Перед протяжкой кабеля пройдите трассу по всем поворотам и вводам. Если есть резкий изгиб, сужение, смещение муфты или участок без доступа, исправляйте до протяжки, а не после повреждения кабеля.
Связанные материалы
Протяжка кабеля через трубу ПНД: почему кабель застревает и как этого избежать — /stati/protyazhka-kabelya-cherez-trubu-pnd/ ПНД или гофра: что выбрать для прокладки кабеля в земле — /stati/pnd-ili-gofra-dlya-kabelya-v-zemle/ Глубина прокладки кабеля в трубе ПНД: нормы ПУЭ и СП — /stati/glubina-prokladki-kabelya-v-trube-pnd/
FAQ
Почему радиус изгиба трубы ПНД важен для кабеля?
Он влияет на усилие протяжки, трение, риск повреждения оболочки и возможность заменить кабель в будущем. Слишком резкий изгиб делает трассу проблемной даже при правильном диаметре трубы.
Можно ли просто сильнее тянуть кабель?
Это рискованно. Рост усилия может повредить оболочку или скрыть ошибку трассы. Сначала нужно найти место сопротивления и проверить изгиб, муфту, ввод или заполнение трубы.
Почему трос проходит, а кабель застревает?
Трос гибче и тоньше кабеля. Кабель имеет диаметр, жёсткость и оболочку, поэтому чувствительнее к резким изгибам, заусенцам, смещениям и заполнению трубы.
Нужно ли проверять трассу до протяжки?
Да. Осмотр поворотов, вводов, муфт и контрольная протяжка помогают найти проблему до того, как кабель будет повреждён или трассу придётся переделывать.
Что хуже: маленький диаметр трубы или резкий изгиб?
Оба фактора могут создать проблему. Часто они усиливают друг друга: труба выбрана без запаса, а резкий изгиб резко увеличивает сопротивление протяжке.
